デンタルＸ線撮影装置 Xspot シリーズ
高周波インバータの採用により、小型、軽量化された高出力の歯科用Ｘ線撮影装置です。
プログラム方式（マイクロコンピュータ）の採用により、選択された撮影部位に応じ、自動的に撮影条件が設定されます。
また、タイマー方式も備えていますので、幅広い撮影条件が得られ口内法撮影はもちろんのこと、顎関節撮影台との組み合わせにより、顎関節部位の撮影ができる高性能なＸ線撮影装置です。
コンパクトタイプのXspotシリーズは、パノラマＸ線撮影装置と共に小スペースのＸ線撮影室へ設置することができます。
特長
操作性に優れたコントロールパネル部
小型、軽量、薄型のコントロールパネル部は、X線制御部と分離して取り付けることができます。
シートスイッチの採用により、ワンタッチで容易に操作することができます。
完全直流のＸ線発生装置
超高周波インバータ方式の採用により極限まで小型、軽量化されたX線発生器は、機構部の小型軽量化を可能にし、優れた操作性を実現します。

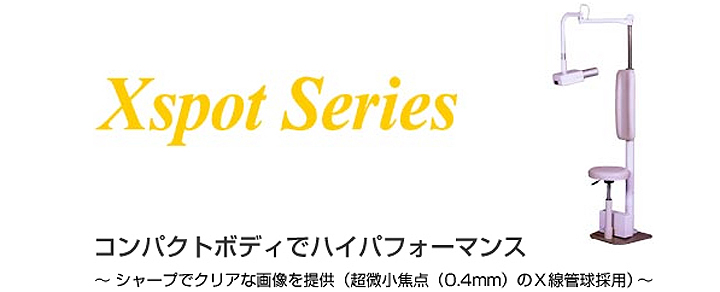

Xspot椅子付
○ 専用椅子の採用により、最小のスペースで設置できます。
○ 上下、左右と自在に動くアームは、短い操作での撮影を可能にし、患者さんへの快適さを約束します。
○ コントロールパネル部は、壁面へ取り付けることができます。
Xspot-TM
移動型
○ キャスター付きで軽快な動きが出来るタイプです。
○ 設置場所に制約がなく、汎用性の高い装置です。
○ コントローラは支柱に取り付け可能です。
○ 優れた操作性は、患者さんへの快適さを約束します。
Xspot-TS
床固定型
○ フロアーベースを有効に利用出来ます。
○ 収納性の良いアームは、設置スペースを最小にします。
○ コントローラ部は、装置本体部または壁面へ取り付けることができます。
Xspot-TW
壁固定型
○ フロアースペースを有効に利用できます。
○ 補助アーム部の採用により、ツーアームの操作性をより高めます。
○ コントローラは、壁面へ取り付けることができます。
Xspot-TC
天吊り型
○ 天井からの懸垂タイプです。
○ 収納性の良いアームは空間的な制約を最小にします。
○ コントローラ部は、本体ブランケット部または壁面へ取り付けることができます。
仕様
| 型式 | Xspot・Xspot-TM・Xspot-TS・Xspot-TW・Xspot-TC |
|---|---|
| 定格電圧 | 100V, 50/60Hz, 1 |
| 電源容量 | 1.0kVA |
| 最大定格 | 70kV 6mA 1.6sec |
| 高圧発生器 | インバータ直流方式（100kHz） |
| 管電圧 | 60 65 70kV |
| 管電流 | 6mA(一定) |
| プログラム方式 | プログラムによる自動撮影条件設定 |
| タイマー（sec） | 0.01 0.02 0.03 0.04 0.05 0.06 0.08 0.1 0.12 0.16 0.2 0.25 0.32 0.4 0.5 0.64 0.8 1.0 1.25 1.6 |
| X線管球 | D-041SB |
| 焦点 | 0.4mm |
| 総濾過 | 2.0mmAl（min） |
※本製品は、EMC規格 JIS T0601-1-2：2002に適合しています。
