パノラマ・セファロX線撮影装置 パノラマＸ線撮影装置 AUTOIIIN・AUTOIIIN CM
特長
パノラマ撮影が高速6.4秒で可能になり、撮影が困難な小児、老人、身障者等の撮影がより容易になりました。
通常のパノラマ撮影に比べブレによる影響が減少し、通常のパノラマX線写真と同等の鮮明なX線写真を得られます。
パノラマ正放射線撮影では、歯牙の重なりが少ない画像を得ることができ、隣接面の診断に有効です。
クロスセクション撮影（横断断層）※により、診断に必要な上下顎骨部の断層画像を得ることができ、
正確な治療の方向付けに役立つ事をお約束します。
●パノラマ撮影6.4秒
●セミオートフォーカス撮影
●横断断層※
●発生器はインバータ採用の完全直流
●撮影条件は自動露出方式
※ AUTOIIINT／AUTOIIINT CM仕様となり、オプションです。
撮影モード

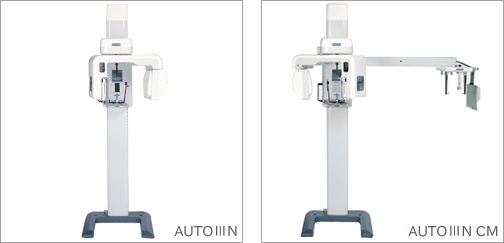

AUTOIIIN
| パノラマ | ・小児 ・成人 ・正放射線 |
|---|---|
| 顎関節 | ・側面 （小児・成人） ・正面（※オプション） |
| 横断断層（※オプション） | ・歯牙3～8 |
AUTOIIIN CM（AUTOIIIN＋セファロ機能）
| セファロ | ・側面 ・正面 |
|---|
パノラマX線撮影装置 AUTOIIIE
特長
3本の位置付けビームラインの採用で、正確で再現性の高い位置付けを行うことができます。
操作性の良いコントロールパネルで、パノラマX線撮影、顎関節撮影の切替は簡単に行うことができます。
●3ビームの採用で正確な位置付け
●より良い操作性
撮影モード
AUTOIIIE
| パノラマ |
| 顎関節側面 |
仕様
| 型式 | AUTOIIIN | AUTOIIIN CM （AUTO IIIN＋セファロX線撮影装置） | AUTOIIIE |
|---|---|---|---|
| 定格電圧 | 100V 50/60Hz 1 |
100V 50／60Ｈｚ 1 |
|
| 電源容量 | 2.0kVA | 1.5kVA | |
| 高電圧発生 | 高周波インバータ方式 （80kHz) |
自己整流方式 | |
| X線管電圧 | 60～90kV 1kVステップ | 60～100kV 1kVステップ | 60～90kV 5kVステップ |
| X線管電流 | 2,4,6,8,10,12mA （15mA：6.4secのみ） |
2,4,6,8,10,12,15mA | 10mA |
| 撮影時間 | パノラマ：6.4sec/12sec 顎関節側面：12sec(4分割) *顎関節正面：6sec(2分割) *クロスセクション：12sec |
セファロ：0.1～3.2sec | パノラマ：18sec 顎関節側面：18sec(4分割) |
| X線管球 | D-052SB | D-103B | |
| X線管焦点 | 0.5mm | 0.5mm×1.0mm | |
| 総濾過 | 2.8mmAl | 2.8mm Al(min) | |
| 露出方式 | マニュアル／ 連続自動露出方式 |
マニュアル撮影 | |
| 位置付ビーム | 正中、眼耳平面、前歯位置、 セミオートフォーカス |
正中、眼耳平面、前歯位置 | |
| 使用フィルム | パノラマサイズ 150×300mm |
セファロ 8″×10″ |
パノラマサイズ 150×300mm |
| 使用カセッテ | パノラマサイズ | セファロサイズ | パノラマサイズ |
| 寸法(mm) | 870(W) 1,020(D) 2,185(H) |
1,885(W) 1,020(D) 2,185(H) |
870(W) 1,020(D) 2,188(H) |
| 重量 | 190kg | 210kg | 約195kg |
※CR対応機種もご用意できます。
※AUTOIIINは、EMC規格IEC JIS T60601-1-2：1993に適合しています。
※AUTOIIIEは、EMC規格 JIS T0601-1-2：2002に適合しています。
